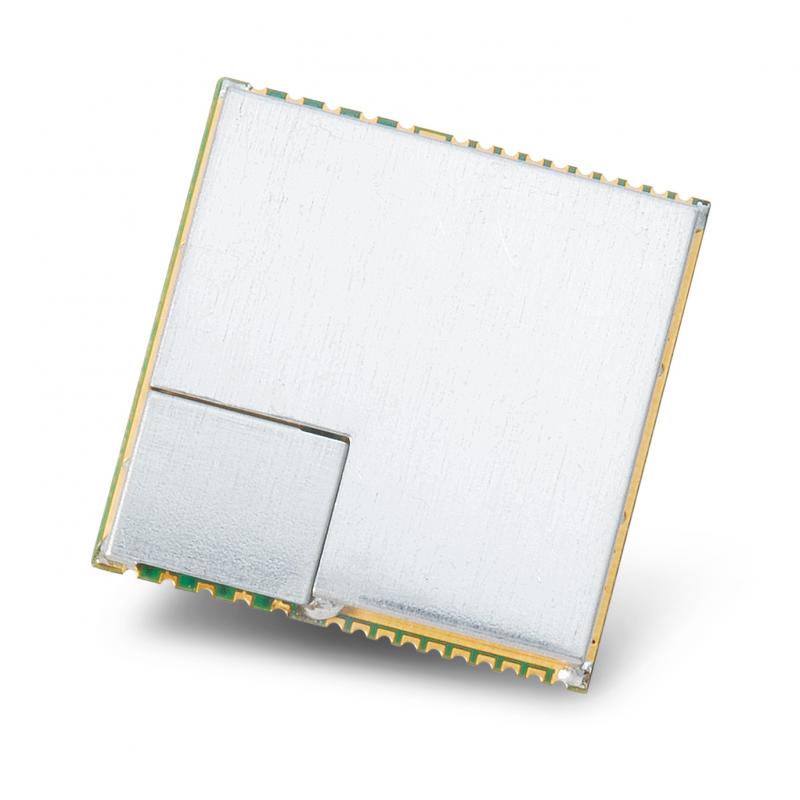

Компактная плата GPS-приёмника ET-314 (ET-314AC) – отличный выбор для построения собственных GPS приложений для OEM, ODM, системной интеграции. Отличается компактностью (25.4 x 25.4 x 3.3 мм), высокой надёжностью и точностью. GlobalSat ET-314 (ET-314AC) - оптимальный GPS-модуль для построения собственных навигационных GPS систем.
Интерфейс TTL, подключение пассивной или выносной активной антенны, (в комплект не входит).
Особенности GPS модуля ET-314 (ET-314AC)
- чипсет SiRFstarIII
- высокая чувствительность (-159 dBm)
- быстрое определение позиции в трудных условиях
- подключение пассивной или выносной активной антенны
- возможность питания антенны от модуля
- компактный размер (25.4 х 25.4 х 3.3 мм)
- сигнал - 1 PPS
- интерфейс - TTL
- поддержка NMEA 0183 v2.2 и SiRF binary
- скорость передачи: 4800 б/с – 57600 б/с
- напряжение питания - 3.3 В
- уменьшенное энергопотребление
- количество выводов - 30
- односторонний SMD-монтаж
| Приемник: |
| Чипсет |
SiRFstarIII |
| Количество каналов |
20, "All-in-View" |
| C/A код |
1.023 МГц chip rate |
| Частота |
L1, 1575.42 MГц |
| Чувствительность |
- 159 dBm |
| Точность: |
| Плановые координаты |
10 м, 95% |
| Определение скорости |
0.1 м/сек, 95% |
| Определение времени |
1 мкс, синхронизация по атомным часам GPS спутников |
| Датум |
WGS-84 |
| Время захвата позиции: |
| Обновление данных |
0.1 сек. |
| Горячий старт |
1 сек., в среднем |
| Теплый старт |
38 сек., в среднем |
| Холодный старт |
42 сек., в среднем |
| Последовательный порт: |
| Формат |
ASCII |
| Период обновления |
1 Гц |
| Протоколы GPS |
NMEA 0183 (вер. 2.2) (по-умолчанию)/Двоичный |
| Данные GPS |
NMEA 0183: GGA, GSA, GSV, RMC (GLL, VTG Двоичный SiRF: позиция, скорость, высота, статус, |
| Скорость передачи |
4800 - 57600 б/с, изменяется программно |
| Питание: |
| Напряжение питания |
3.3 В, постоянный ток |
| Потребляемый ток |
Поиск спутников: 42 мА Сопровождение: 25 мА |
| Ограничения: |
| Максимальная высота |
До 18000 м (60000 футов) |
| Максимальная скорость |
До 515 м/с (1000 узлов) |
| Максимальная вибрация |
20 м/сек3 |
| Максимальное ускорение |
До 4g |
| Характеристики окружающей среды: |
| Температура хранения |
- 40° ~ + 125°С |
| Температура эксплуатации |
- 40° ~ + 85°C |
| Влажность |
от 5% до 95%, не конденсированная |
| Физические характеристики: |
| Количество выводов |
30 |
| Габариты |
25.4 x 25.4 x 3.3 мм |
*Возможно изменение характеристик без предварительного уведомления.
